LW8-40.5 35kV आउटडोर एसी उच्च वोल्टेज SF6 सर्किट ब्रेकर

LW8-40.5 35kV आउटडोर एसी उच्च वोल्टेज SF6 सर्किट ब्रेकर

       LW8 (A) -40.5 आउटडोर AC SF6 सर्किट ब्रेकर एक तीन-चरण, 50Hz आउटडोर उच्च-वोल्टेज इलेक्ट्रिकल डिवाइस है जिसे 40.5 kV के रेटेड वोल्टेज के साथ पावर सिस्टम में उपयोग के लिए डिज़ाइन किया गया है। यह SF6 गैस का उपयोग आर्क-शमन और इंसुलेटिंग माध्यम के रूप में करता है, एक संपीड़ित गैस आर्क-एक्स्टुइंगिंग तंत्र के साथ, बेहतर बाधित क्षमता प्रदान करता है। यह सर्किट ब्रेकर पावर सबस्टेशन, पावर प्लांट और डिस्ट्रीब्यूशन नेटवर्क में अनुप्रयोगों के लिए उपयुक्त है, जहां यह रेटेड और शॉर्ट-सर्किट दोनों धाराओं को मज़बूती से स्विच कर सकता है। यह एक लिंक ब्रेकर के रूप में या संधारित्र बैंकों को डिस्कनेक्ट करने के लिए उपयोग के लिए भी आदर्श है। डिवाइस में माप और सुरक्षा उद्देश्यों के लिए एक अंतर्निहित वर्तमान ट्रांसफार्मर शामिल है, जिससे यह पुराने ब्रेकर सिस्टम को अपग्रेड करने के लिए एक उत्कृष्ट विकल्प है।

उत्पाद संरचना

ब्रेकर में तीन अलग-अलग चरणों के साथ एक चीनी मिट्टी के बरतन स्तंभ डिजाइन है, प्रत्येक एक अलग आर्क-एक्स्टुइंगिंग चैम्बर से सुसज्जित है जो संपीड़ित हवा से भरा हुआ है। तीन-चरण गैस तांबे के ट्यूबिंग से जुड़ी होती है। ब्रेकर के प्रमुख घटकों में चीनी मिट्टी के बरतन आवास, वर्तमान ट्रांसफार्मर, आर्क बुझाने वाले चैम्बर, अवशोषक, ऑपरेटिंग तंत्र, ट्रांसमिशन बॉक्स, बेस फ्रेम, कनेक्टिंग रॉड्स और स्प्रिंग्स शामिल हैं। चीनी मिट्टी के बरतन आस्तीन ब्रेकर के मुख्य सर्किट को पावर सिस्टम से जोड़ने के लिए समर्थन और इन्सुलेशन के रूप में कार्य करता है। यह दबाव पोत का हिस्सा भी बनाता है, जो मजबूत ताकत प्रदान करता है और एयरटाइटनेस सुनिश्चित करता है।

आवेदन:

 पावर ट्रांसमिशन और वितरण: सबस्टेशन, ट्रांसफार्मर स्टेशनों और बिजली वितरण नेटवर्क में उपयोग के लिए उपयुक्त।

Switching संचालन: प्रभावी रूप से रेटेड धाराओं, शॉर्ट-सर्किट धाराओं और आपातकालीन डिस्कनेक्ट को संभालता है।

 Capacitor Bank Protection: चिकनी सिस्टम संचालन सुनिश्चित करने से संधारित्र बैंकों को सुरक्षित रूप से डिस्कनेक्ट कर सकता है।

 आईल रिप्लेसमेंट: सिस्टम में पुराने, पुराने सर्किट ब्रेकरों को बदलने के लिए एक बढ़िया विकल्प।

पर्यावरण की स्थिति:

altitude: समुद्र तल से 3000 मीटर ऊपर।

Ambient तापमान: -30 ° C से +45 ° C तक।

Pollution स्तर: स्तर II, III, या IV के रूप में वर्गीकृत वातावरण के लिए उपयुक्त।

 ह्यूमिडिटी: दैनिक औसत आर्द्रता 95% से अधिक नहीं है, मासिक औसत के साथ 90% से अधिक नहीं (25 डिग्री सेल्सियस पर)।

 रिविंड प्रेशर: 700pa से अधिक नहीं, हवा की गति के बराबर 34 m/s तक।

 उपयोग की स्थिति: ज्वलनशील पदार्थों, विस्फोट जोखिम, रासायनिक संक्षारण और गंभीर कंपन से मुक्त क्षेत्रों के लिए आदर्श।

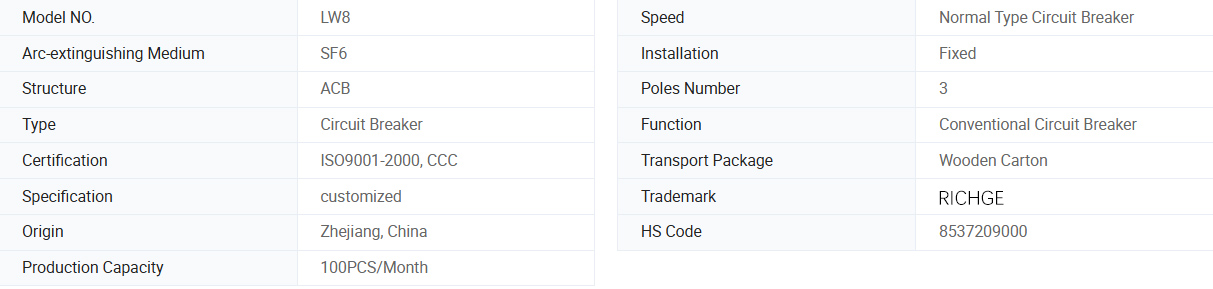

बुनियादी जानकारी।

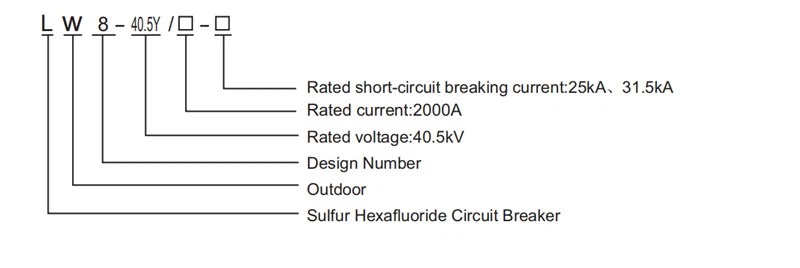

मॉडल विवरण

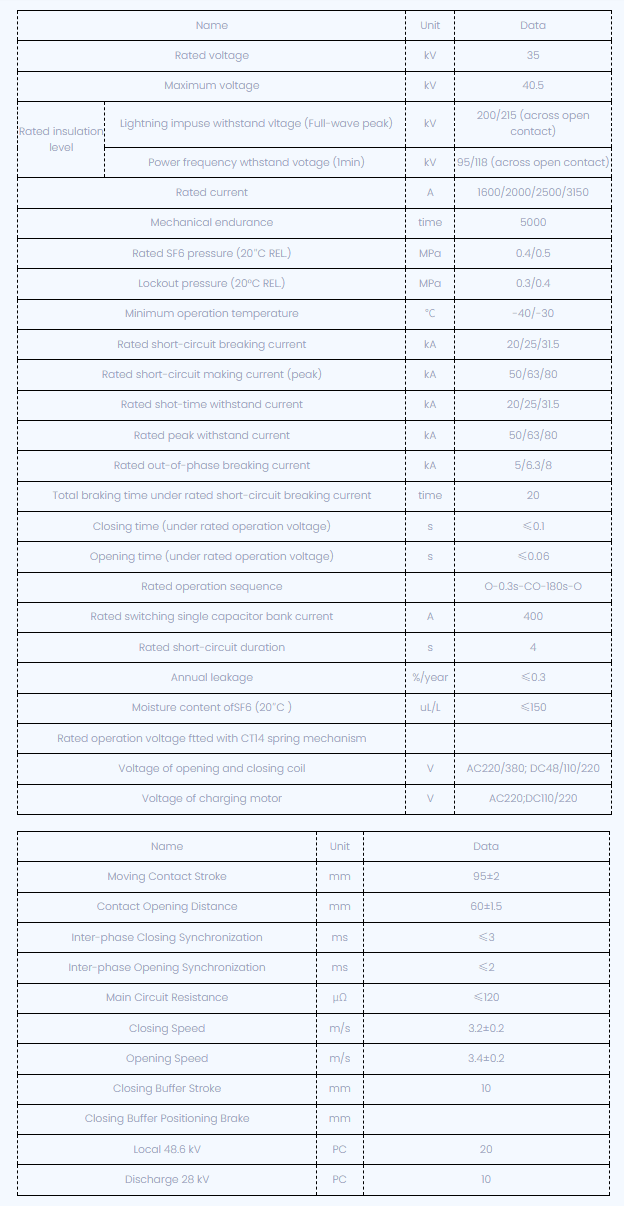

तकनीकी मापदंड

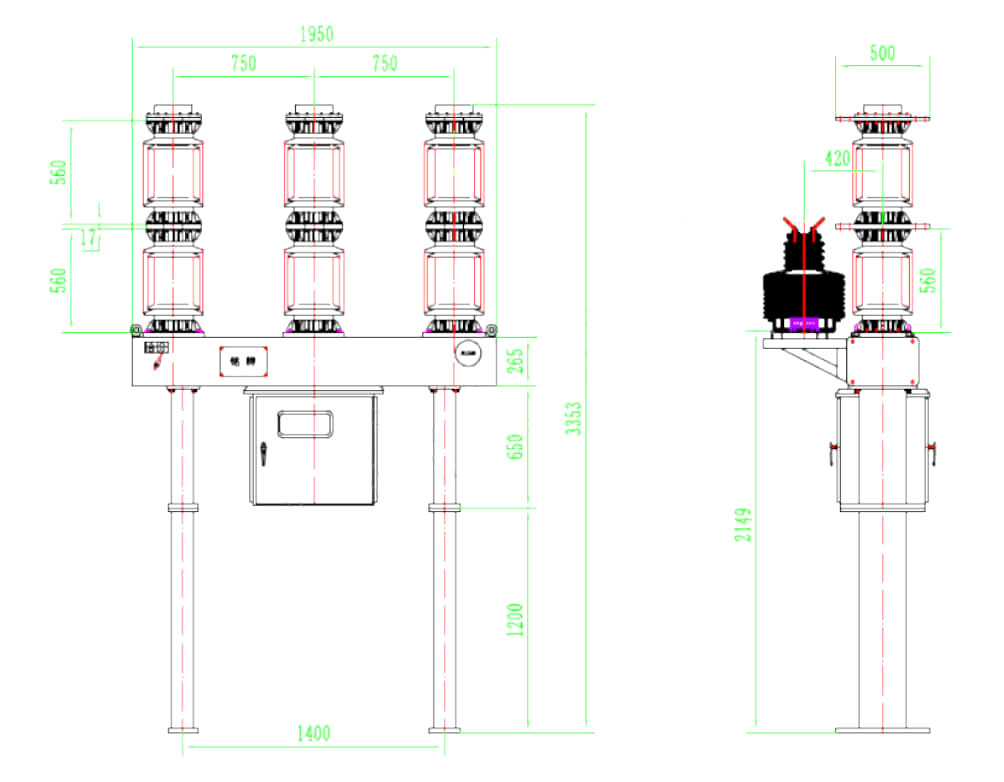

टेक्निकल ड्राइंग

LW8-40.5 SF6 सर्किट ब्रेकर ऑर्डरिंग निर्देश

1: सर्किट ब्रेकर मॉडल, विनिर्देश;

2: रेटेड इलेक्ट्रिकल पैरामीटर (वोल्टेज, करंट, ब्रेकिंग करंट, आदि)

3: पर्यावरणीय स्थिति (परिवेश का तापमान, ऊंचाई, पर्यावरण प्रदूषण स्तर);

4: एक्ट्यूएटर ऑपरेटिंग वोल्टेज और मोटर वोल्टेज;

5: संख्या, वर्तमान अनुपात और आंतरिक या बाहरी वर्तमान ट्रांसफार्मर का स्तर संयोजन। माध्यमिक भार;

6: स्पेयर पार्ट्स, विशेष उपकरण और उपकरणों का नाम और मात्रा (अलग से ऑर्डर करने की आवश्यकता है)।
